Signal LINKY

Le compteur LINKY fournit des informations détaillées toutes les 2 secondes ; pour lire le signal j’ai besoin d’un isolateur : un opto coupleur branché sur le LINKY me fournit gratuitement les informations. Deux fils rouge et bleu sortent du compteur. Je peux parcourir jusqu’à 50 mètres si mon compteur est éloigné !

Ne pas jeter son téléphone !

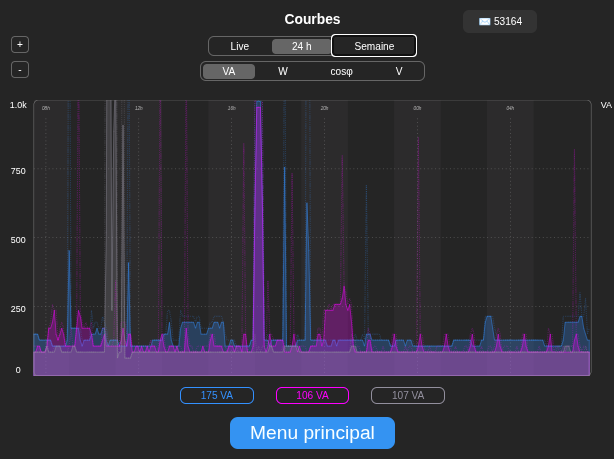

Jetez votre téléphone me demande ma banque et mon climatiseur ! La version est devenue obsolète. « mettre à jour » est impossible. Je peux lire ma consommation avec un PC ou un téléphone avec un simple navigateur. En me connectant en wifi sur mon serveur, je relève la consommation pour 24 heures, une journée ou le dernier quart d’heure ! Et mon téléphone qui marche parfaitement pour LORA est sauvé !

Serveur WIFI

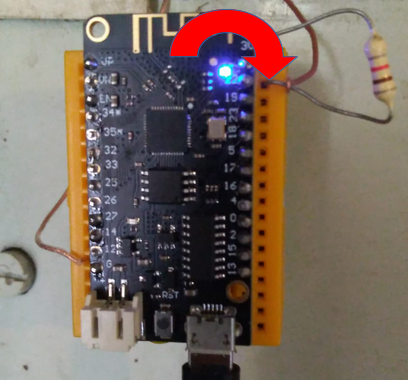

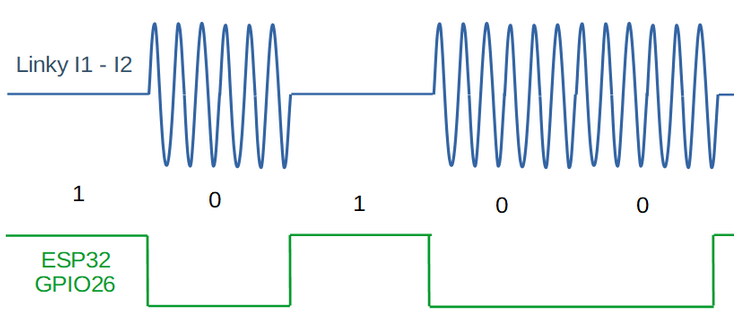

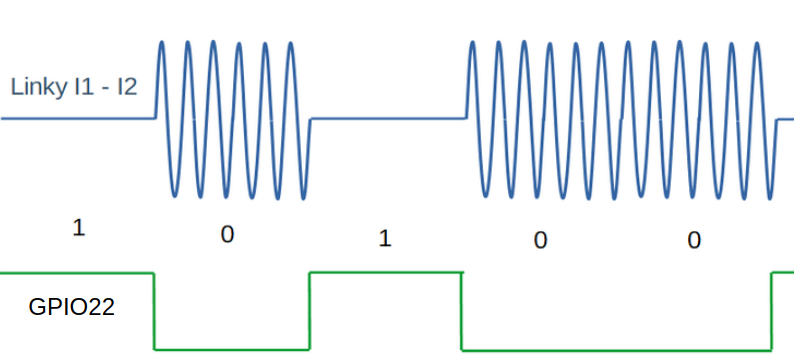

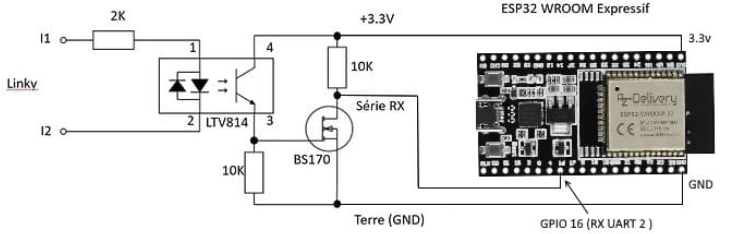

Deux fils rouge et bleu qui sortent du compteur sont branchés sur micro-contrôleur ( esp32 ) qui lit une trame de « 0 » et « 1 » et sert de serveur WIFI pour afficher les courbes de consommation.

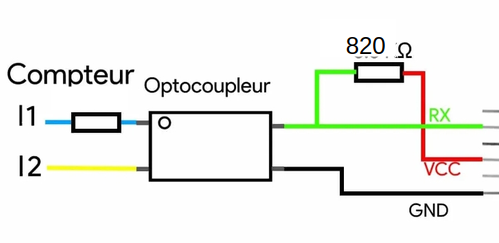

Une résistance de 820 ohms ferme le circuit du côté du serveur WIFI à droite. La résistance de gauche au niveau du compteur peut être supprimée.

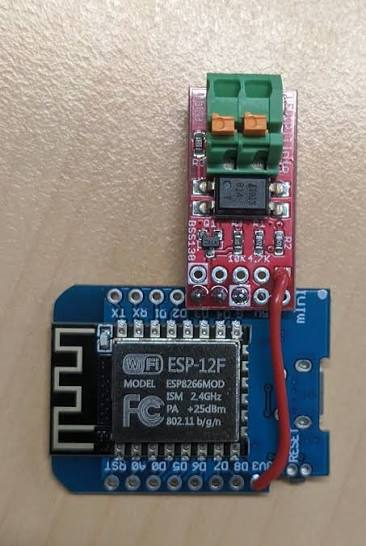

Pour les essais le serveur est monté sur une plaquette sans soudure

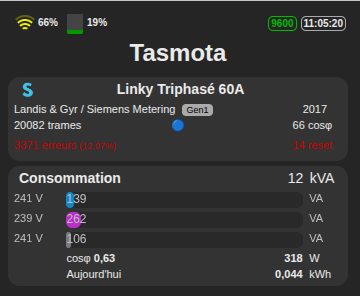

j’installe le logiciel TASMOTA avec la version Teleinfo

La souveraineté numérique est un sujet très actuel. Perdre son téléphone comme dans le roman « Je suis Romane Monnier » de Delphine de Vigan c’est livrer une bonne partie de notre vie ! Les cyber attaques, les pannes ENEDIS ou internet : ce sympathique projet rend nos données protégées, facilement accessibles, indépendantes d’une application sur téléphone.

Références

Le projet est dérivé du montage du site de Charles Hallard. Des améliorations ont été apportées par rapport aux premiers projets.

J’utilise le « fork » logiciel de Nicolas Bernaerts

https://github.com/NicolasBernaerts/tasmota

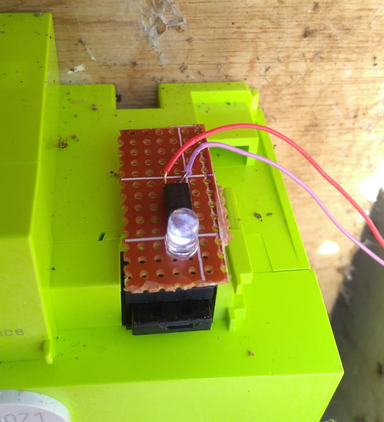

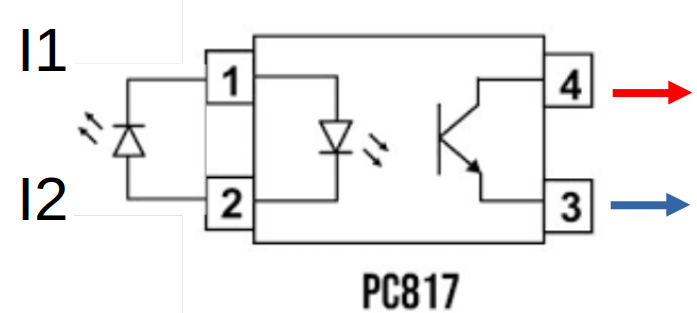

L’isolation optique est réalisé avec un 817 en simple alternance à la place du 814 qui accepte un plus fort courant jusqu’à 50 mA et assure un signal « propre » même après un long parcours. Une diode LED redresse l’autre alternance et sert de témoin. Pratique !

Liens wiki

LINKY

https://github.com/arnaudrco/exemples/wiki/Relever-sa-comsommation-LINKY-avec-un-simple-esp

https://github.com/arnaudrco/exemples/wiki/Domotique

https://github.com/arnaudrco/exemples/wiki/Logiciels-libres-PC

Arnaud
