Projet Regenpile

Projet de fabrication à très bas coût d’une carte électronique universelle pour recharger les piles alcalines non rechargeables, tout format ! Eh oui ! elles se rechargent très bien une bonne poignée de fois. Le coût de revient de ce chargeur est de 4 € avec affichage et réglage de la tension voulue, et est compatible avec toutes les piles 1.5V rondes ou plates (genre LR44 ou CR2032), y compris les piles 9V et 12V.

Le principe :

Les piles alcalines utilisées, dispersent la poudre de zinc (anode, électrode négative) qui est dans un gel d’électrolyte alcalin. Le principe de la régénération est de redéposer le zinc enlevé, sur la couche de zinc. Mais si on attend trop longtemps pour faire la régénération (tension < à 1.25V), alors le zinc se décompose tellement, que des trous se forment sur la couche de zinc. Ils ne seront bien sûr pas rebouchés par les dépôts de zinc lors de la régénération. Donc efficacité de la régénération maximum pour les piles avec une tension > 1.25V. Charge douce avec 15mA environ.

La conception rend cette carte évolutive : on peut remplacer une résistance, par des valeurs différentes pour que le courant soit de 3mA ou de 30mA par exemple.

2 versions ont été conçues : une basic et une premium 😉

La version Basic se contente de l’USB C comme alimentation et ne peut charger que les piles 1.5V. Tension fixe 1.7V environ (tension d’une pile neuve) et courant de 15mA. Tout format accepté y compris les plates. C’est une LED rouge qui s’allume quand la charge est terminée. Coût de revient : 2€

La version Premium ajoute un voltmètre et un potentiomètre pour le réglage de la tension et une entrée jack jusqu’à 15V (pour les piles 12V). Une fois la pile connectée, lorsque la tension affichée sur le voltmètre convient, alors la charge est terminée. Coût de revient 4€

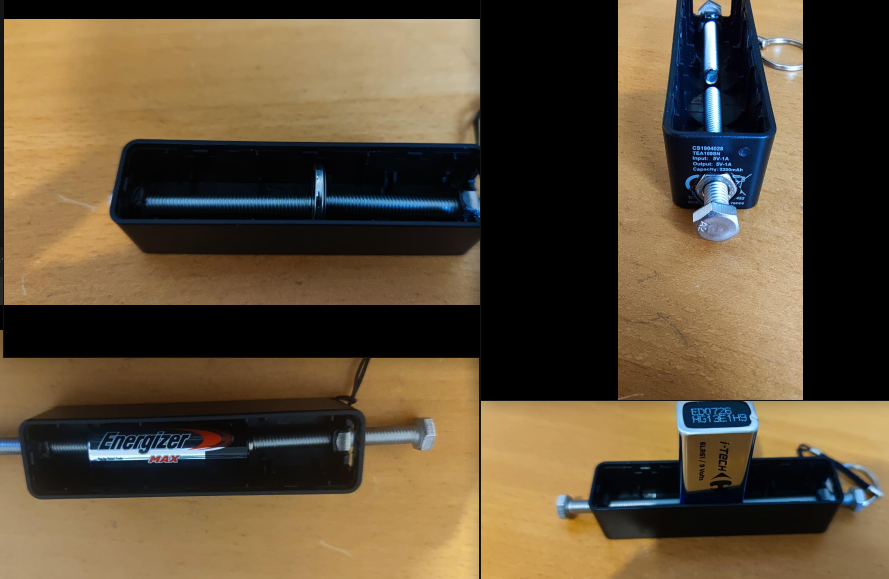

L’astuce pour une compatibilité universelle : la sortie se fait avec 2 fils métalliques (fer ou acier), qui viennent se coller sur la pile à charger, sur laquelle on aura pris le soin d’aimanter 2 aimants à chaque bout ! tout simplement.

Et cela fonctionne très bien ! Voici un PDF à télécharger de 500Ko, qui est la notice d’utilisation, de montage, et la notice technique avec le schéma électrique et le PCB.

https://www.anumby.org/wp-content/uploads/2025/05/notices-regenpile-V2.1.pdf

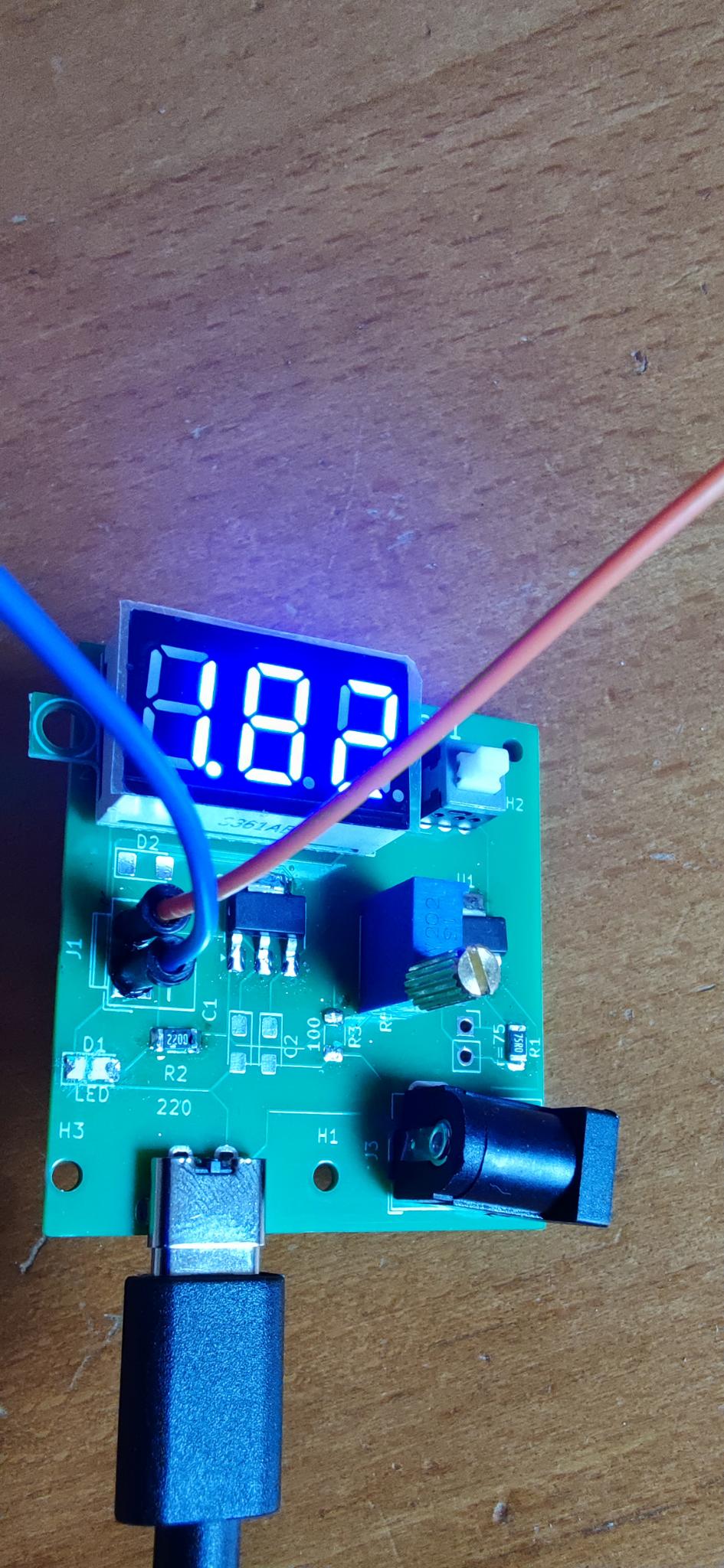

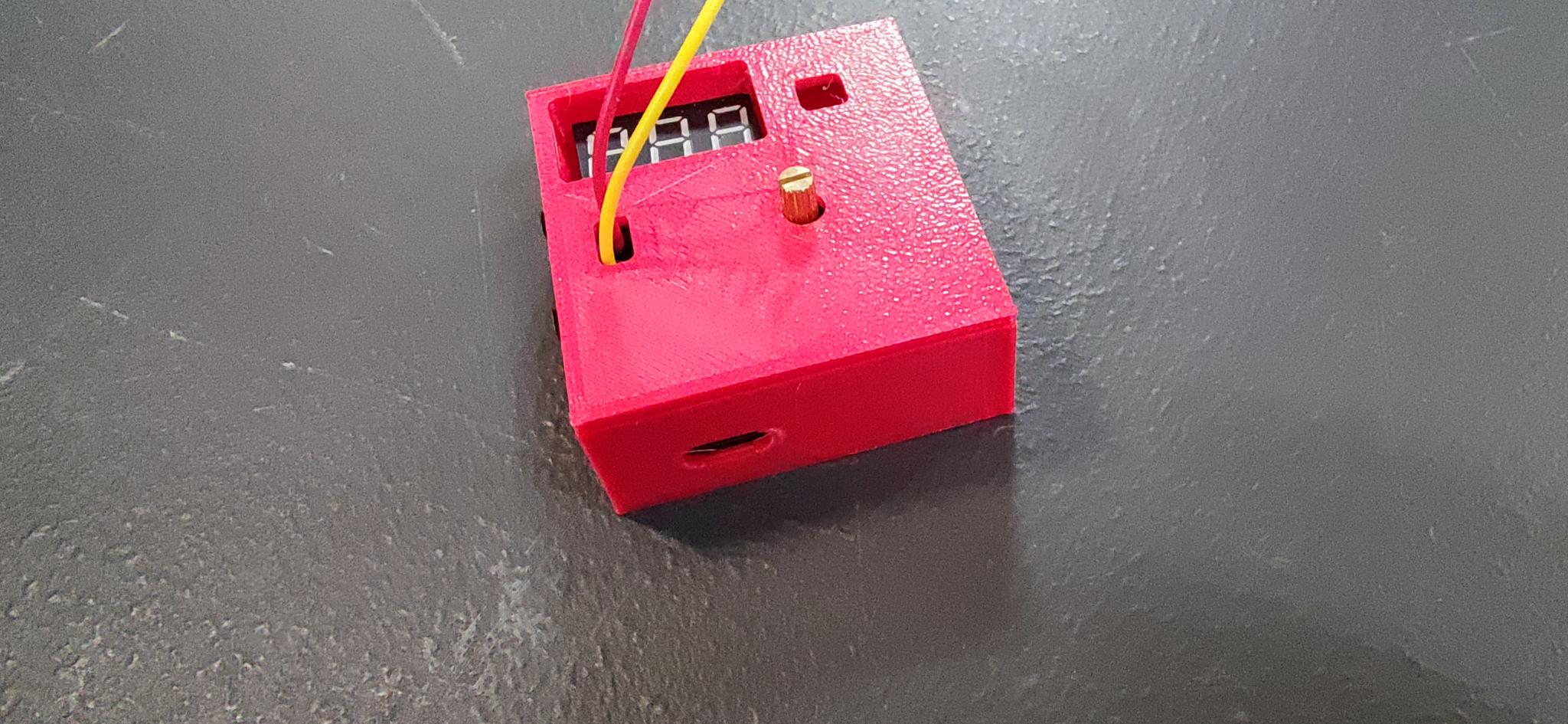

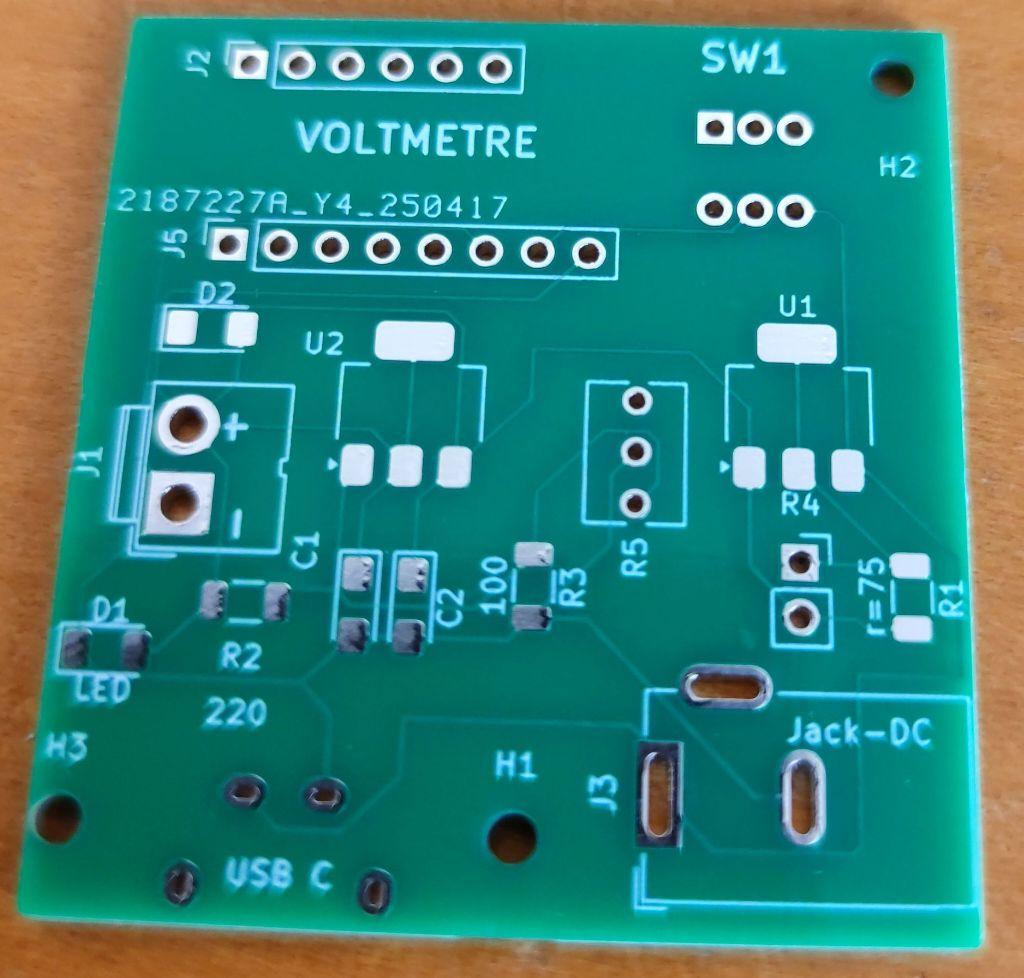

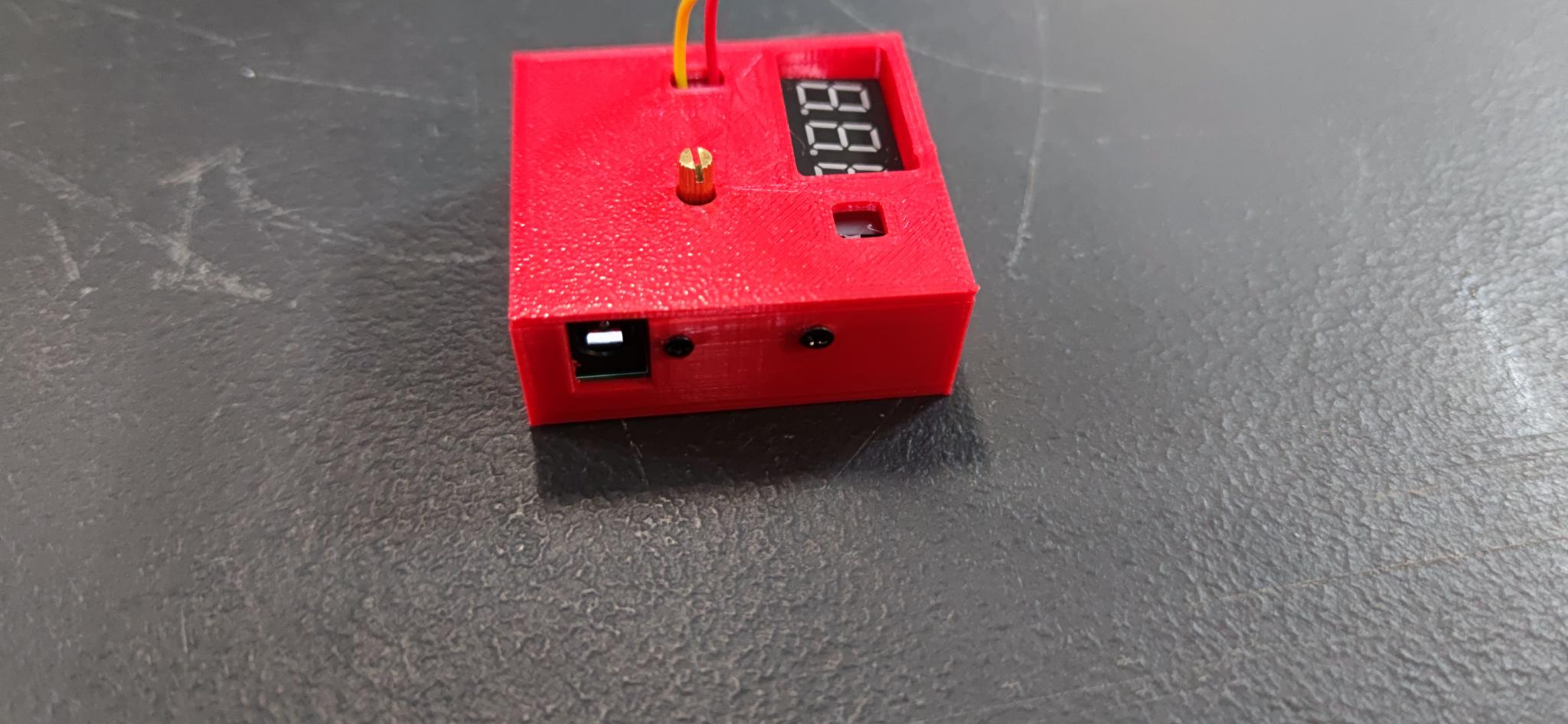

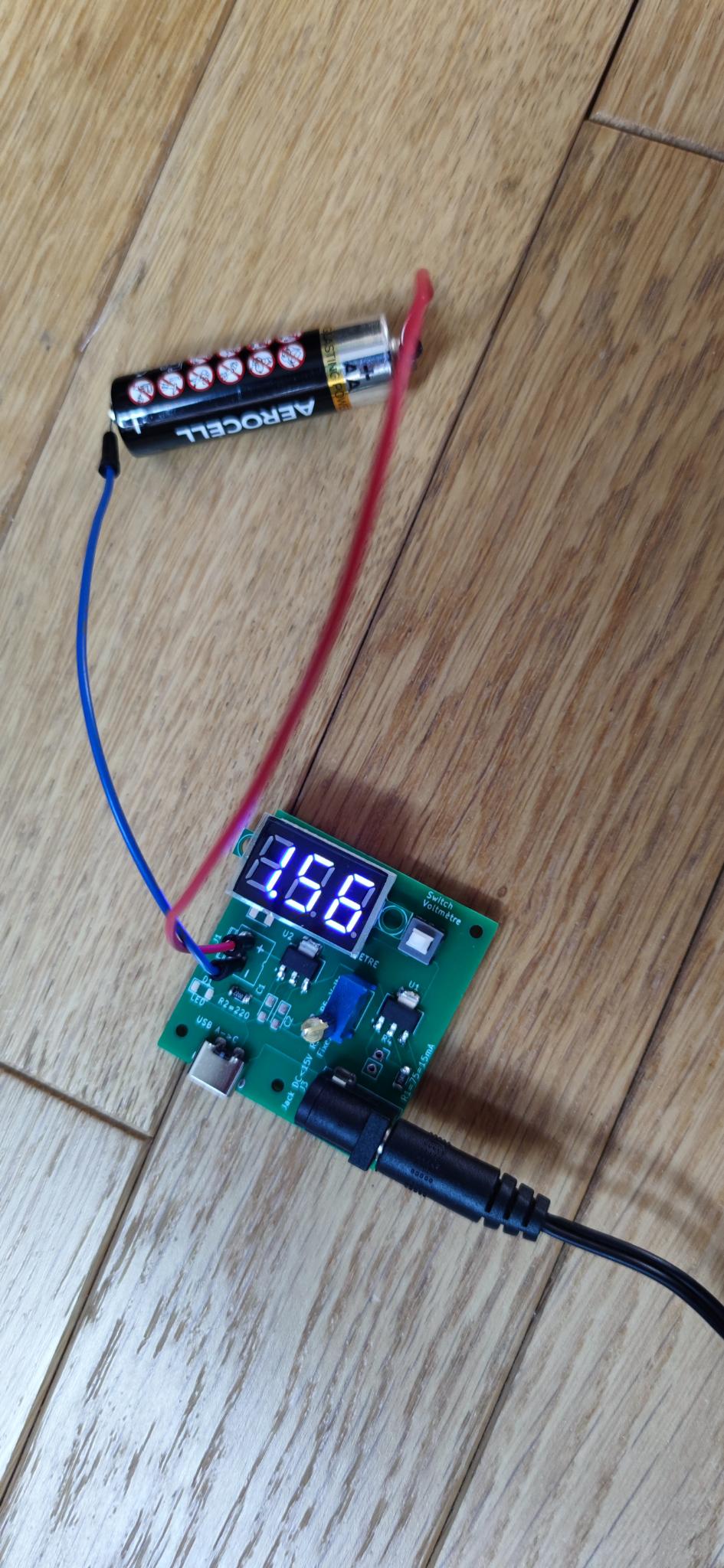

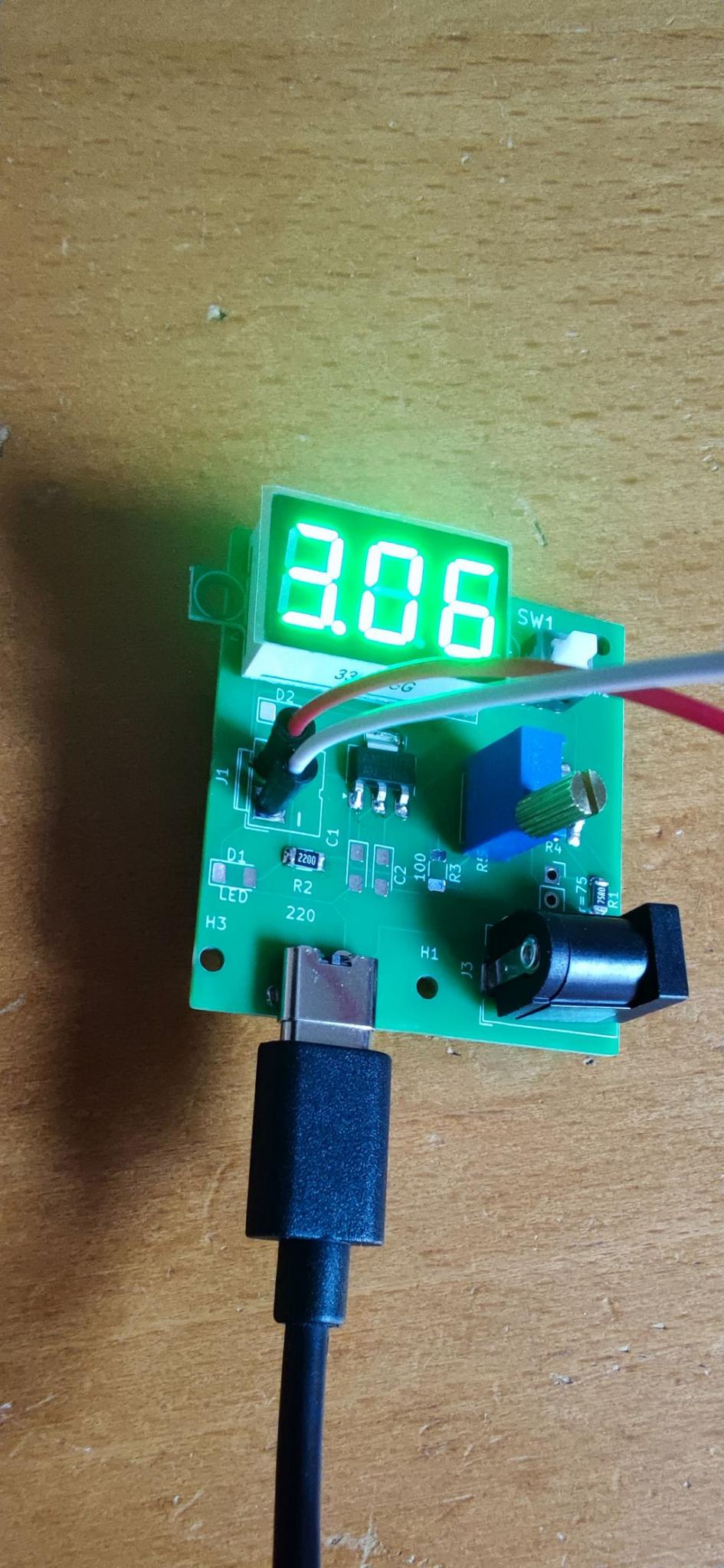

Et quelques photos des réalisations
